萬深Root360增強型微根管原位根系分析系統

一、用途

用于對萬深Root360等微根管成像儀硬件成像的原位根系圖像進行基于人工智能深度學習的原位土培根系圖自動識別提取，自動識別提取土培原位根系量≥80%（時間僅約2分鐘），極大減少交互引導修正分析根系的工作量，能自動拼接不同位置的2D根系圖像；以及對洗凈后的根系圖像進行多參數、批量化的自動分析。

二、主要性能指標

1、配360度全景（魚眼鏡頭）、無需調焦、光學分辨率300dpi、600dpi、1200dpi可選的微根管成像儀，可一次自動拼合獲取≥23.5cm×80.0cm的高分辨率根系圖像（主機尺寸65×6.5cm，單次成像幅面23.5cm×18cm，成像時間約1.5分鐘），內置可連續工作約20h的24V鋰電池。工作環境：溫度0~50℃、相對濕度0-99%（無水汽凝結）

2、配光學分辨率4800×9600、A4加長的雙光源彩色掃描儀。根系透掃幅面為30 cm×20 cm，最小像素尺寸0.0053mm ×0.0026 mm。

3、基于人工智能深度學習的原位土培根系圖自動識別提取，自動識別提取土培原位根系量≥80%（時間僅約2分鐘），極大減少交互引導修正分析根系的工作量。

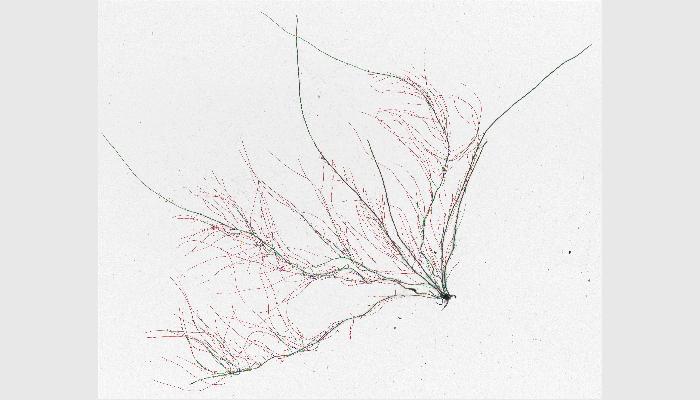

4、可分析測量：

（1）根總長、根平均直徑、根總面積、根總體積、根尖計數、分叉計數、交疊計數、根直徑等級分布參數、根尖段長分布。

（2）可不等間距地自定義分段直徑，自動測量各直徑段長度、投影面積、表面積、體積等，及其分布參數。

（3）能進行根系的顏色分析，確定出根系存活數量，輸出不同顏色根系的直徑、長度、投影面積、表面積、體積。

（4）能進行根系的拓撲分析，自動確定根的連接數、關系角等，還能單獨地自動分析主根或任意一支側根的長度和分叉數等，可單獨顯示標記根系的任意直徑段相應各參數（分檔數、檔直徑范圍任意可改，可不等間距地自定義），并能進行根的分叉裁剪、合并、連接等修正，修正操作能回退，以快速獲得100%正確的結果。

（5）能用盒維數法自動測根系分形維數。可分析根瘤菌體積在根系中的占比，以客觀確定根瘤菌體貢獻量。

（6）對洗凈根系，可大批量的全自動根系分析，對各分析結果圖可編輯修正，還能做根系生物量分布的大批量自動化估算。

（7）可對原位根系圖像做磁性吸附交互引導分析、鎖定編輯根系路徑、修正根系的長短、粗細、位置等，具有鼠標編輯點的跟隨放大鏡，具有根系自動拼圖功能。

（8）具有向地角分析、路徑分析、主根提取分析特性。

（9）能自動測量油菜、大豆等果莢的果柄、果身、果喙部分的粗細、長、弧長、玄高等參數。

（10）能自動測量各種粒的芒長。能測各類針葉的葉面積、長度、粗細。

5、各分析圖像、分布圖、結果數據可保存，分析結果輸出至Excel表，可輸出分析標記圖。

6、儀器有云平臺支持，可將分析數據保存到云端隨時隨地查看。

三、標準配置

1、萬深 根系分析系統增強型軟件U盤及軟件鎖1套

2、萬深Root360微根管成像儀主機1套（含便攜式防水箱，送測量卷尺1把）

3、透明預埋探管10根（外徑75mm，長度120cm）

4、探管的運輸保護筒10個（其筒蓋是透明預埋探管的端罩）

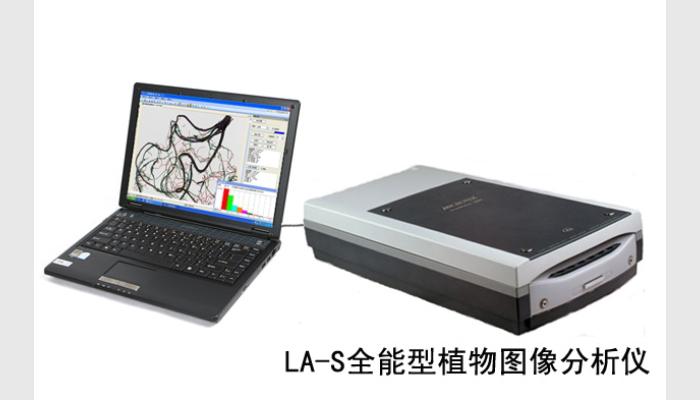

5、光學分辨率4800×9600、A4加長的雙光源彩色掃描儀1臺

6、根系成像盤3個

選配：

1、本產品需使用電腦，推薦選配：品牌電腦（11代以上酷睿i5 CPU / 16G內存/ 21.5”彩顯/無線網卡，1個USB3.0+3個USB2.0口，運行環境Windows 10或11完整專業）

2、預埋透明探管的土鉆、透明預埋探管（可選長度160cm）
